Environmental Praesidium Switchgear

KXHXGN-12 genus Praesidium Environmental switchgear productum ab KEXR, vis transmissionis et distributionis instrumentorum in Sinis, est 12kV gas- insulata anulus retis cum retis tutelae gasi environmentalis (sicut aer siccus, nitrogen vel gas mixtus) ut insulation medium, quod est aptum ad anulum retis potentiae, copiae terminales et parvae aperturae et claudendae stationes distributionis reticulorum.
Exemplar: KXHXGN-12
Brand：KEXR

Mitte Inquisitionem

depictio producti

● Praecipuum pluma de Environmentalis praesidium switchgear

(I) Environmental tutela commoda

◆ Liberum SFgas: praesidium invironmentalem aerem, siccum, nitrogenium vel gasi environmentalis novum praesidium (ut G, AirPlus®, etc.

◆ Emissio carbonis humilis: Praeparata cum arcula retis SF, GWP (Global Warming Potentialis) nulla appropinquat.

(2) Consilium structurale

◆ Modulare consilium: Tutela Environmentalis switchgear unitas lineae advenientis, linea exitu, metering et PT dilatentur.

◆ Conclusum compages: Tutela aequum Tutelam invironmentalem praesidium transformatio pervenit IP67, quae est pulverulenta, umor-probatio et condensatio, ad asperam ambitum aptus.

◆ Foedus amplitudo: spatium servat quam scrinium retis AIS anulum et magis environmentally- amica est quam traditum SF₆ GIS.

(III) intelligentes optiones

Intelligens vigilantia (ut DTU, mensurae temperaturae, missio partialis vigilantia, etc.) eligi potest ad interretialem rerum accessum et operationem remotam et sustentationem cognoscendam.

● Technicam Parametri tutelae Environmentalis switchgear

◆ Circum ruptor Cabinet

Item				Unitas	Data
Rated Voltage				KV	12
Rated Frequency				HZ	50
Rated insulata gradu	1Min opus frequency sustinere Voltage		Ad tempus ad tempus groud，	KV	42
			Frange		48
	Accensus impetus sustinere voltage（apicem）		Ad tempus ad tempus groud，	KV	75
			Frange		85
	1min potentia frequency voltage auxiliorum sustinere / imperium circuit (ad terram)			KV	2
Ratum Current				A	630
Rated breve terminum sustinere current valorem virtualis			Pelagus circuitu / Earthing switch	KA	25/4s
			Earthing circuitu	KA	21.7/4s
Rated apicem sustinere current			Pelagus circuitu / Earthing switch	KA	63
			Earthing circuitu	KA	54.5
Ratum est brevis ambitus interrumpentis currentis et temporum				KA/Time	25/30
Ratum ambitus brevis currentis claudendi (apicem)				KA	63
Rated cable increpans confractus current				A	25
Ratum ordinem operandi ruptoris O-0.3s-CO-180s-CO
vita mechanica		Ruptor/Disconnector		Tempus	10000/3000
IP gradum		Signati arca			IP67
		Swichgear testa			IP4X
Gas pressura		Rated gas praecipiens gradu (20℃, METIOR pressura)		Mpa	0.02
		Ratum gas Min fuction gradum (20℃, coniecturam pressionem)		Mpa	0
Obsignandi observantia;		Annua rate lacus		%/Anno	≤0.05

Load switch arca

Item			Unitas	Data
Rated Voltage			KV	12
Rated Frequency			HZ	50
Rated insulata gradu	1Min opus frequency sustinere Voltage		KV

	Accensus impetus sustinere voltage（apicem）		KV

	1min potentia frequency voltage auxiliorum sustinere / imperium circuit (ad terram)		KV	2
Ratum Current			A	630
Rated breve terminum sustinere current valorem virtualis		Pelagus circuitu / Earthing switch	KA	25/4s
		Earthing circuitu	KA	21.7/4s
Rated apicem sustinere current		Pelagus circuitu / Earthing switch	KA	63
		Earthing circuitu	KA	54.5
Ratum ambitus brevis currentis claudendi (apicem)		Onus switch / Earthing switch	KA	63
Rated activae onus interpellandi current			A	630
Rated clausa-loop interpellandi current			A	630
V% Rated active onus interpellandi current			A	31.5
Rated cable increpans confractus current			A	10
Rated activae onus confractus temporibus			Tempus	100
Culpa terrae current fractionis			A/Tempus	31.5/10
The current of lines and funes incurrens hians sub conditione culpae.			A/Tempus	17.4/10
vita mechanica	Ruptor/Disconnector		A/Tempus	10000/3000
IP gradum	Signati arca			IP67
	Swichgear testa			IP4X
Gas pressura	Rated gas praecipiens gradu (20℃, METIOR pressura)		Mpa	0.02
	Ratum gas Min fuction gradum (20℃, coniecturam pressionem)		Mpa	0
Obsignandi observantia;	Annua rate lacus		%/Anno	≤0.05

● Exumplum vexillum Protegium environmentalum switchgear

◆ Communia technicae GB/T 1022 signa pro alta intentione switchgear et controlgear.

◆ GB/T39063640.5kV AC metallo switchgear et instrumentorum diciones inclusarum.

◆ GB/T1985 Princeps intentione AC remotionis transitum ac præcomprehensionem switch

◆ GB/T38043.6-40.5kV AC summus intentione onus switch

◆ GB/T1984 Circuitus ruptor summus intentione AC

◆ GB/T4208 IP codice testae tutelae gradu

◆ GB/T7354 Partialis Dimissio Mensurae

◆ GB/T311.1 Coordinatio Insulatio Pars 1: Definitio, principia et regulae

● Condiciones utens tutelae Environmentalis switchgear

◆ Maximum temperatum: +45 gradus Celsius;

◆ Minimum temperatus: -25 gradus Celsius;

◆ Maximum temperatum: (medium 24-horarum) +35 gradus Celsius;

◆ Maximum mediocris humiditas relativa (24 horas 1: ≤ 95%; Altitudo: ≤ 1500m; capacitas Seismica: 8 gradus;

◆ Protectio gradus: sigillum corporis impressum IP67, testam mutandi scrinium IP4x；

◆ Aer ambiens manifesto vapore et vapore aquae combustibili corrosivo pollui non debet.

◆ Non est crebra tremor violenta locus, et asperitas designandi sub duris partibus omnibus necessitatibus occurrit.

◆ Cum sub condicionibus environmental normalibus extra GB/T3906 adhibetur, usor cum KEXR aget.

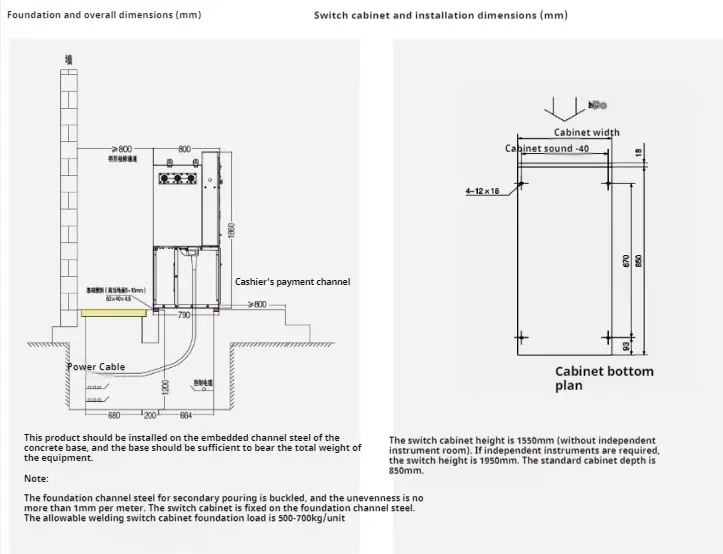

Installation instructions

Environmental Protection Switchgear
