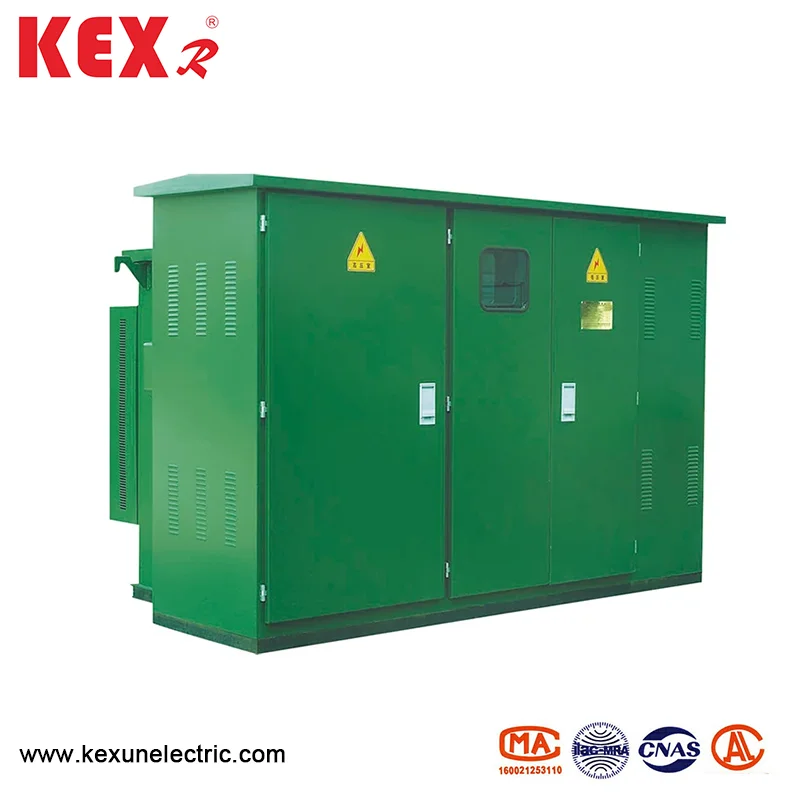

Pre-installed American arca typus substation

● productum structuram characteres

◆ ad Zbw-XII Pre-installed American arca archa typus substation habet pacto structuram et parvum volumine, quod est solum circa I / III ~ ~ quod de domesticis European cum eodem capacitatem, ita valde reducendo in area spatio, ita valde reducendo area spatii.

◆ in substantia adoptare plene signatum et plene insulatas structuram sine velit distantiam et fideliter praesidio personalis salutem.

◆ High-voltage wiring potest esse pro utroque circulum network et terminatio, cum flexibile potentia copia modum et altum reliability.

◆ optimum transformer perficientur: humilis damnum, humilis strepitu et humilis temperatus ortum; Fortis ONERO capacitatem, brevi circuitu resistentia et impulsum resistentia.

◆ Inventus omnes humilis-voltage feed, de requisitis, quae possunt electus secundum rationem vel disposito per ipsum.

● Technical parametri mensa

● Fuse

In altum voltage latus pre-installed American arca archa typus substation est provisum est cum plena range praesidio per seriem nexu de tergum praesidio fuse et obturaculum, in fuse, quod est simplex in principio, oeconomica et certa; Et Tergum Donec Fuse est oleum-baptizati summus intentione current-limiting fuse cum magna fractionis facultatem. Tantum cum transformis deficit, ad plug-in fuse instructa cum dual-sensitive fuse, quae potest providere duplex tutela current et temperatus. Post Dual-sensitive fuse est canite, in fuse core potest facile locum in site.

● structuram et operationem sequence

1. Et layout

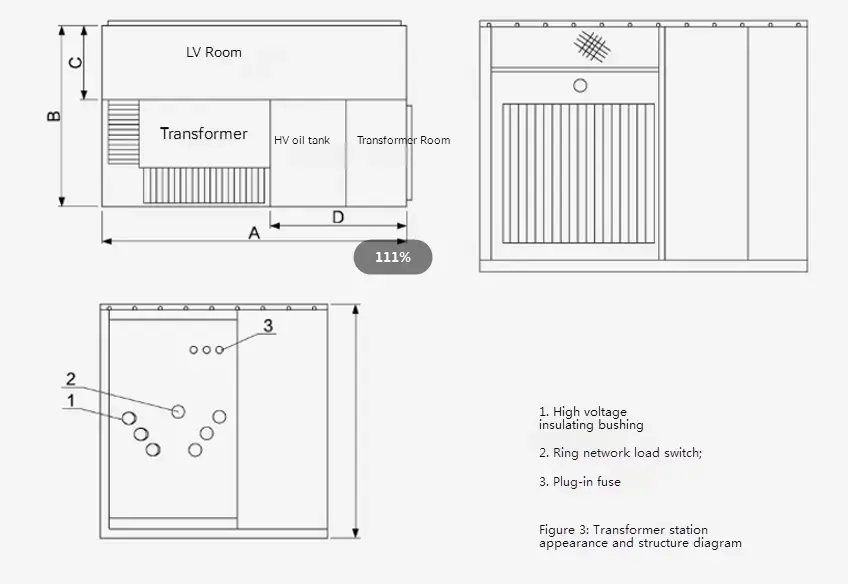

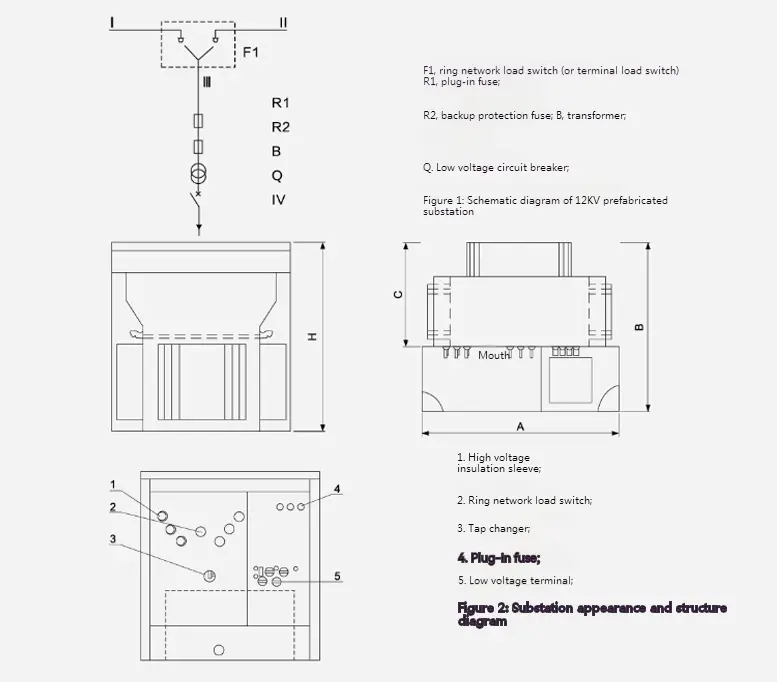

Nam figura et structura 10kv Zbw-XII pre-installed American arca archa typus substation, videatur Figura II et Figura III. Et oleum tristique est divisa in duas partes: et inferior pars est summus an oleum cisternina. Duas partes sunt electricissime coniuncta, sed oleum clausus. Et schematic diagram ostensum est in Figura I, in quo "ego" et "ego" lineae sunt loop network feeders, "ll" ramis transfigurator ramis et "V" est humilis-vtage output. Substation potest esse in utroque circulum network potestatem copia system et terminatio ratio, et conversionem est valde convenient. Et pascuntur de linea et "lⅲ" genere est switched cum onus switch ad annulum network. In eodem tempore, advenientis terminatio summus intentione parte transfiguratorem instructum est cum tergum protegat praesidio fuses et obturaculum, in fuses praesidio brevis, et in culpa et overload et overloaded praesidio genere. Simul altus voltage display machinas et fulgur areres potest etiam installed. Humilis-intentione finem transformator output post transeat per metrum et humilis voltage circuitu ruptor.

Dimensiones et pondus

2. De Transformer

Kexr pre-installed American arca typus substation adopt novum S9 et S11 series tres-phase oleum inundata Transformers habent commoda humilis non-onus damnum, humilis temperatus ortum, humilis surge et humilis. Nullum onus damnum et onus damnum transfiguratoris sunt inferiores quam originale S9 transformator, perveniens domesticis provectus campester praesens. Transformer est plene signatum structuram, quod effective isolat caeli pollutio et tellus degradation per humorem. Aeris Cushion de 40-90mm est reliquit ad summitatem de olei tristique, quod potest ludere in partes caloris dissipatio et refrigerationem una cum angusum in oleum cistum testa, et potest reducere internum.

Dimensiones et pondus

3. Tergum Donec Fuse

Contundatur in series cum obturaculum-in fuse in transformer genere (videatur R1 et R2 in Figura II) ad formare plenus-range praesidio fuse. Solum ictibus cum brevi circuitus culpa intra substation, ita probabilitas flante valde. Est installed in superius oleum tristique, et oleum tristique indiget aperiri si est updated.

4. Plug, in Fuse

◆ eius liquescens core habet dual sensitivity (temperatus et current), id est, cum liquefiat cum onus parte deficit (o culter et nimia temperatus). Plug-in Fuse et Tergum Donec Fuse sunt in serie, quae potest protegat totum range ex parva current (aliquoties in) ad magna current (pluribus decem kiloamperes) et maximam solveret current est 50Ka.

◆ rationabile matching de tergum fuse et obturaculum, in fuse directe afficit perficientur tota substantia. Vide in sequentibus mensa ad partem in fuse lectio guidelines in 10kv pre-installed American arca archa typus substation pro referat solum. Nota non idoneam aliis substationibus.

● forma dimensionem pre-installed American arca typus substation
