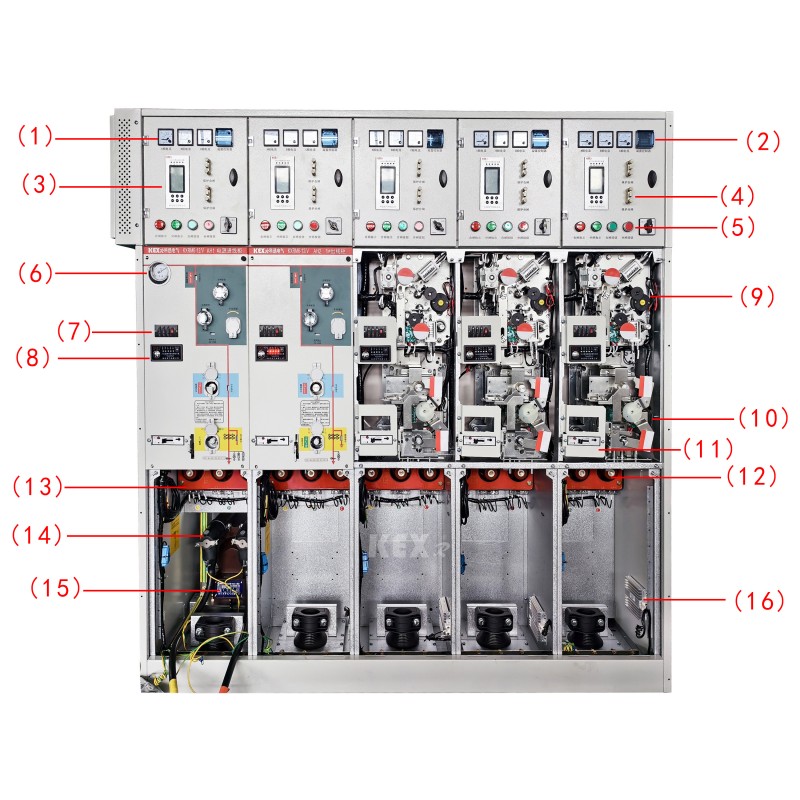

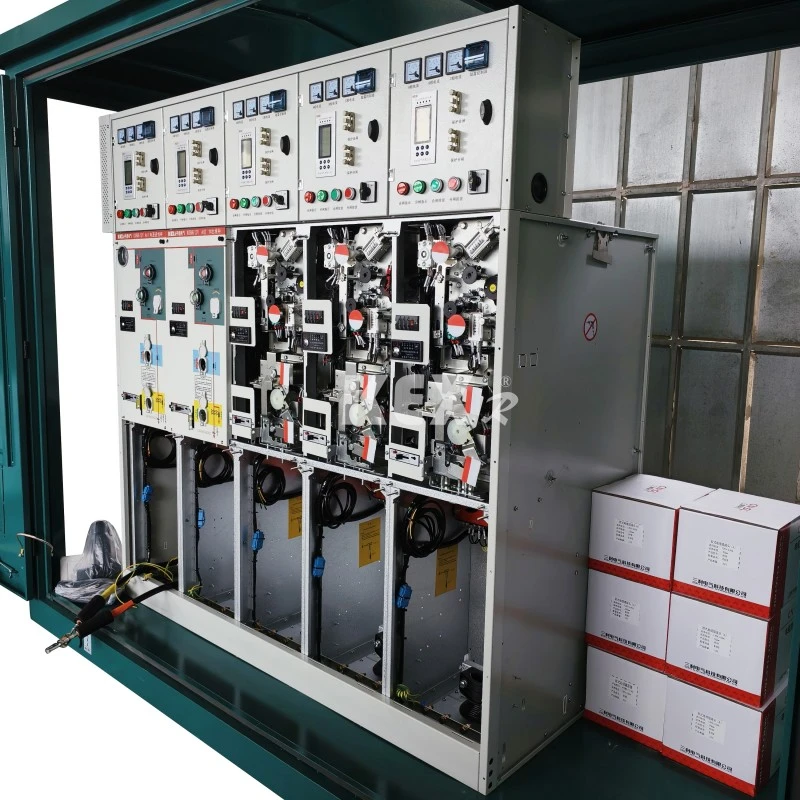

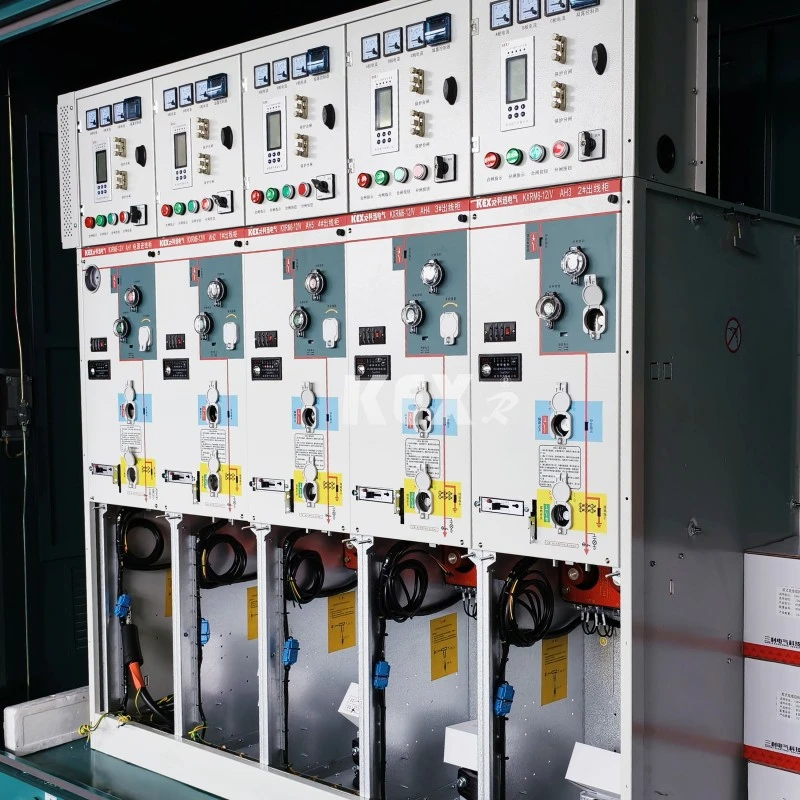

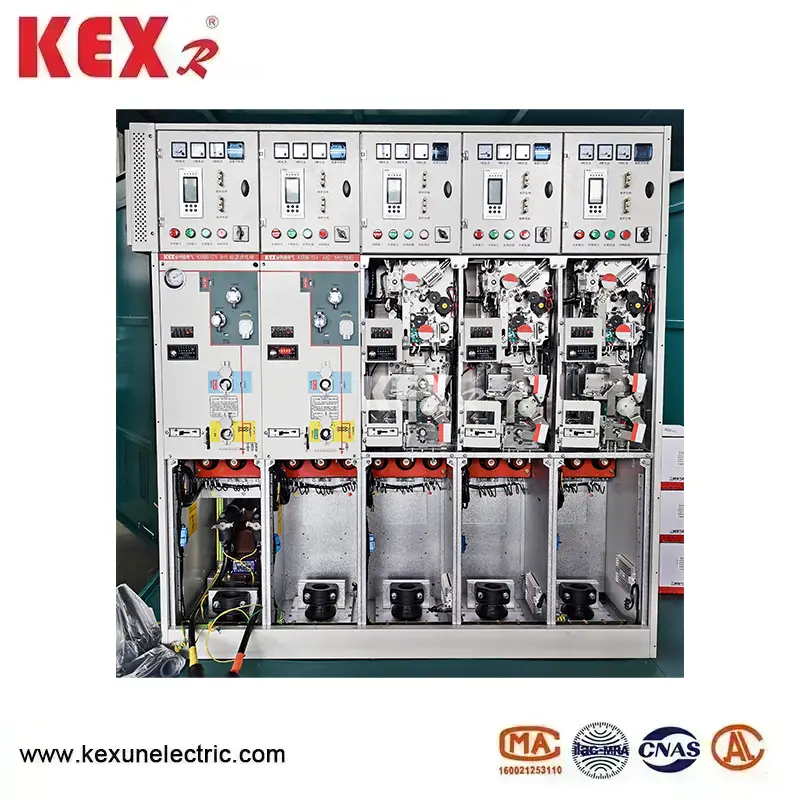

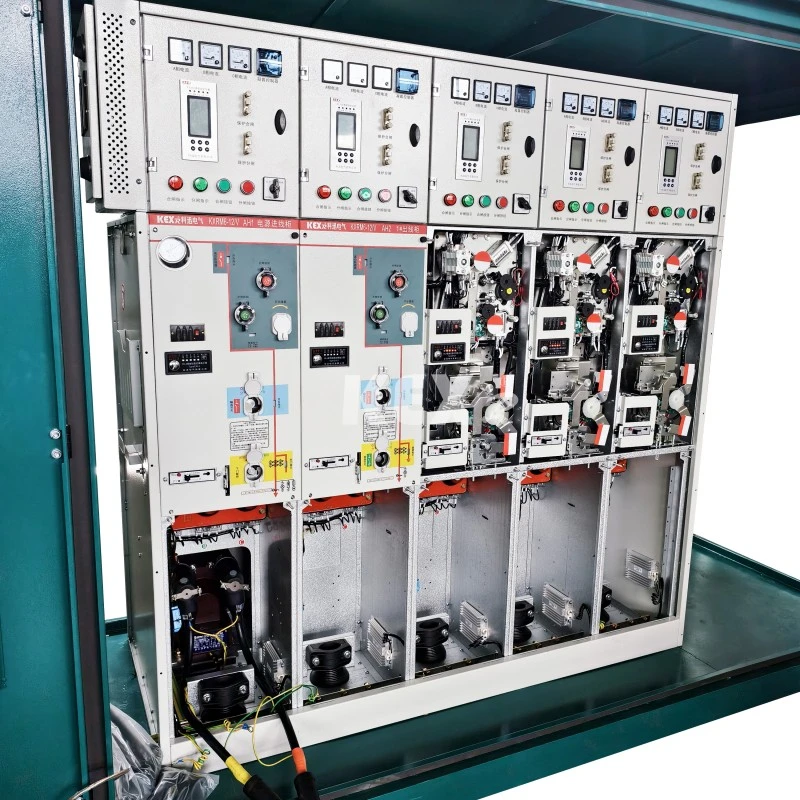

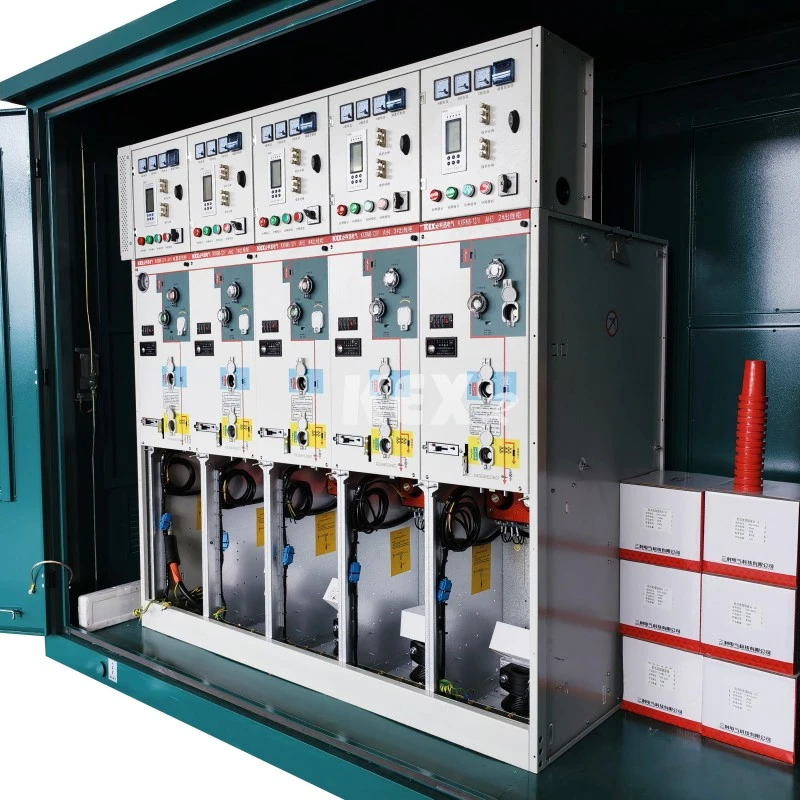

GIS scrinium deducta Type

Components

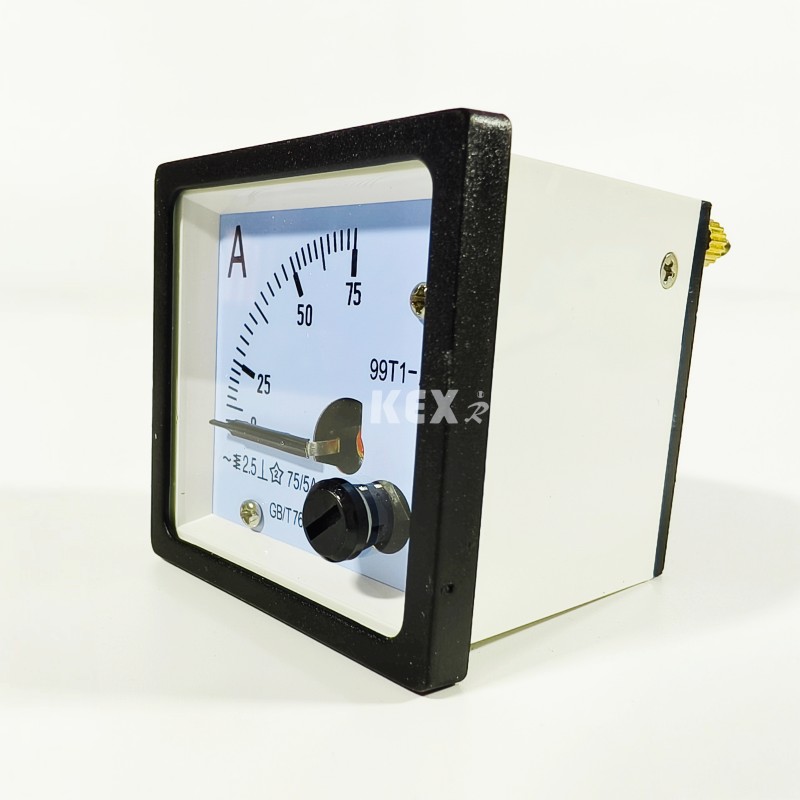

1.Ammeter

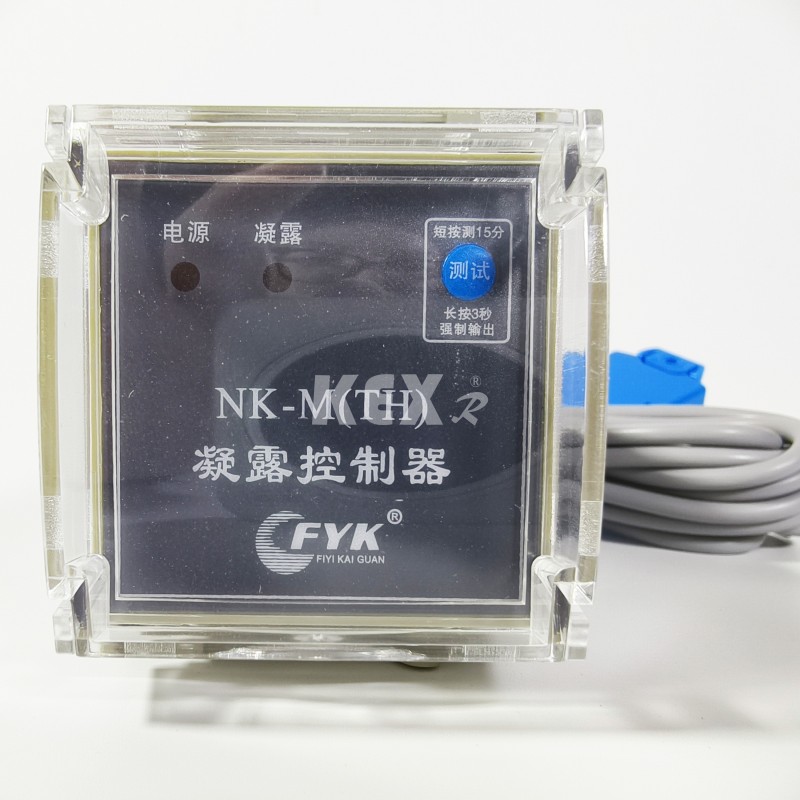

2.Condensation controller

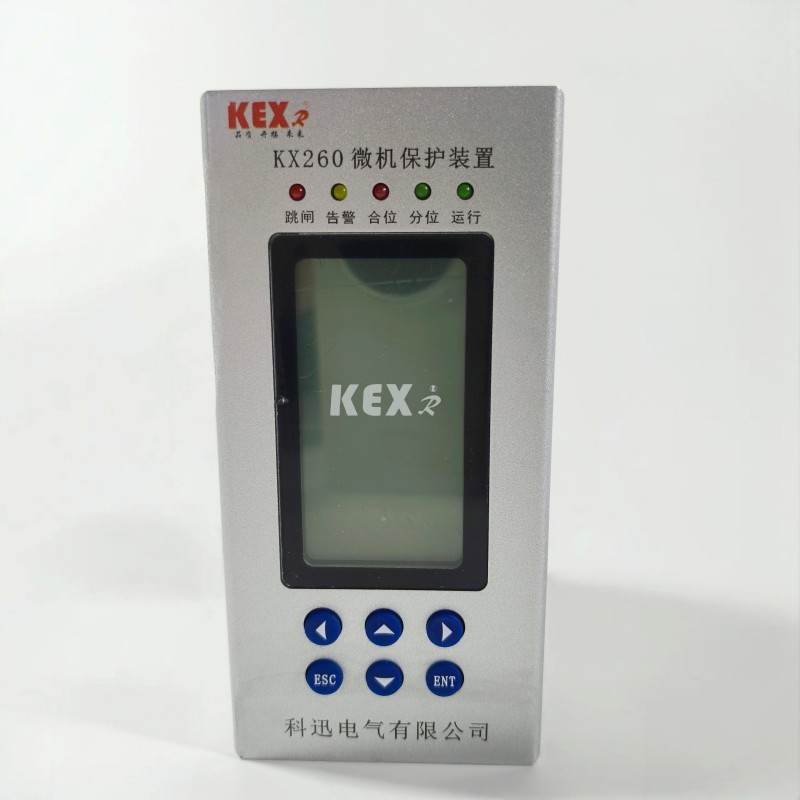

3.Microcomputer praesidio fabrica

6 .Barometer

7.Charged ostentationem

 8.. Grand indicator

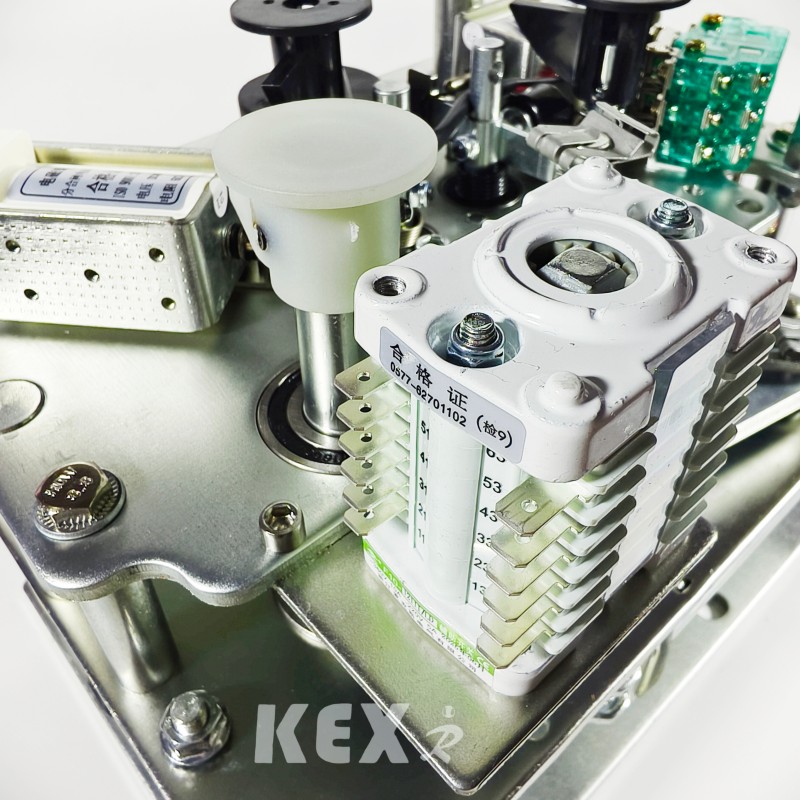

9. Mechanismum electricum operans

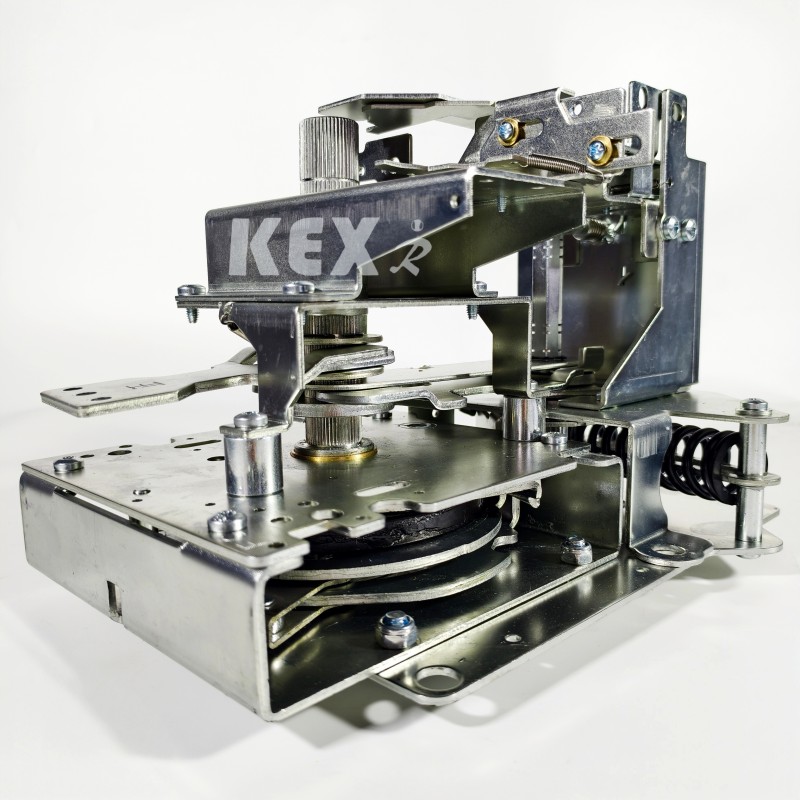

10. Manual operating mechanism

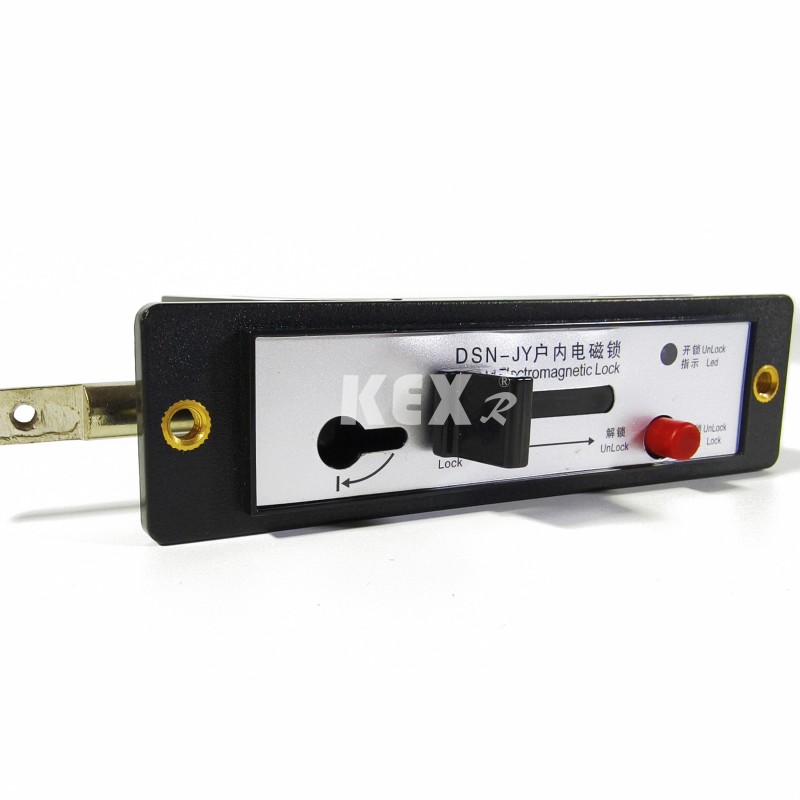

11.      Electromagneticam cincinnum

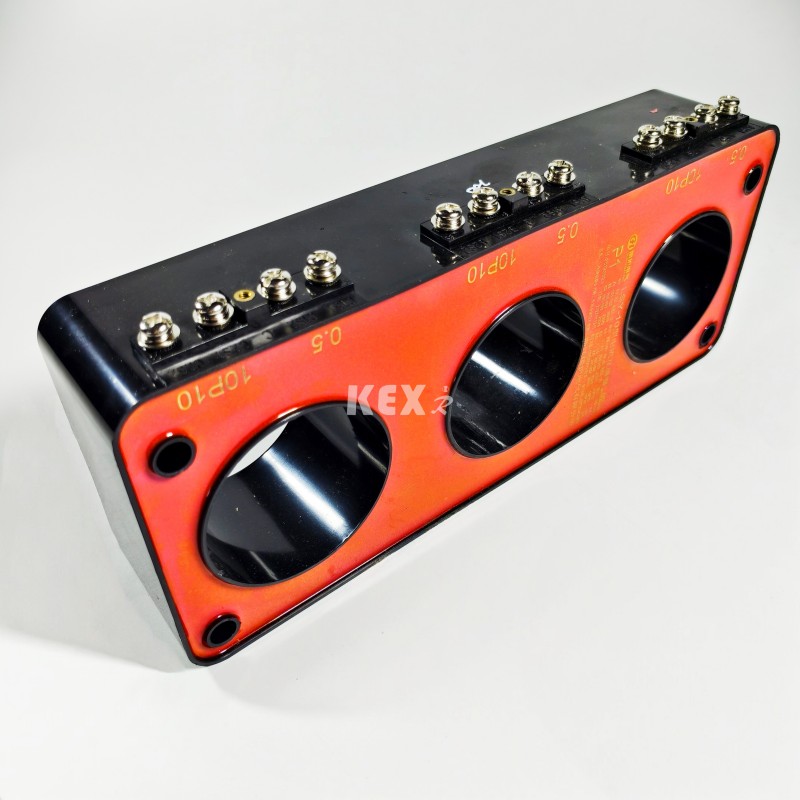

12~13. Current TRANSFIGURATOR

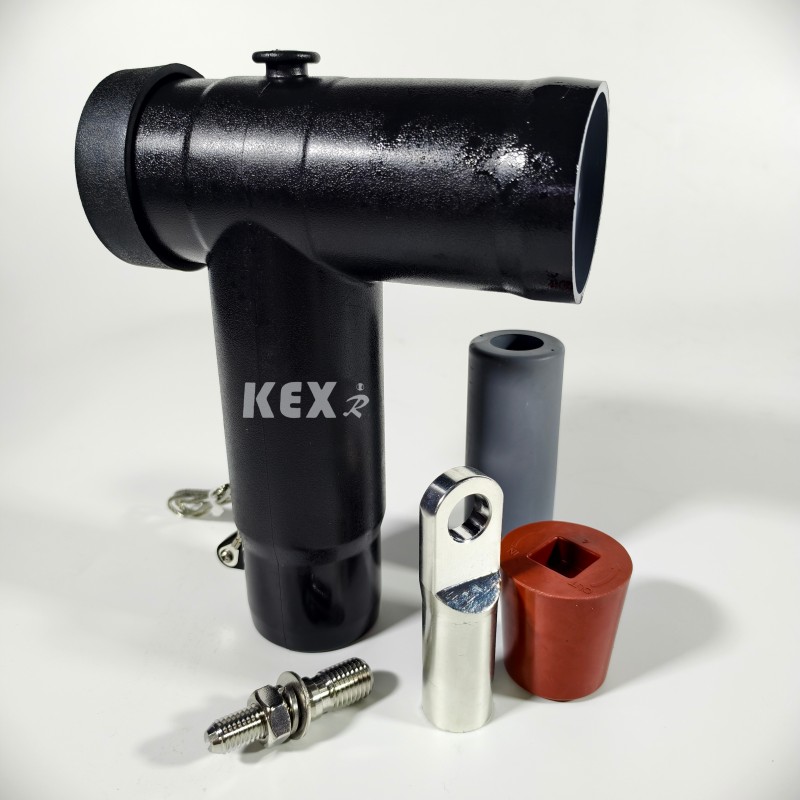

14.Cable obturaculum

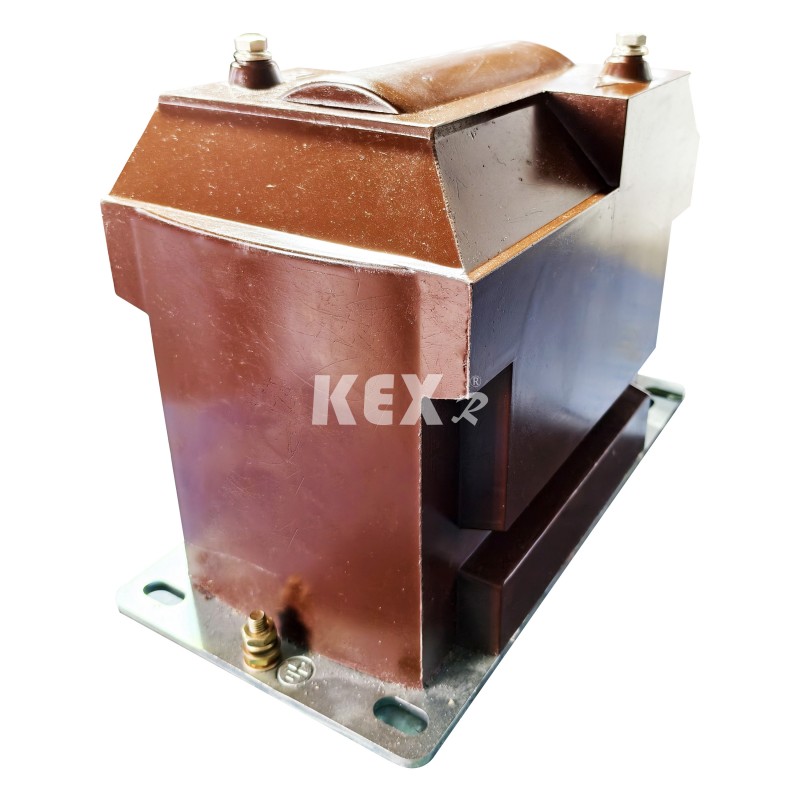

15.Voltage TRANSFIGURATOR

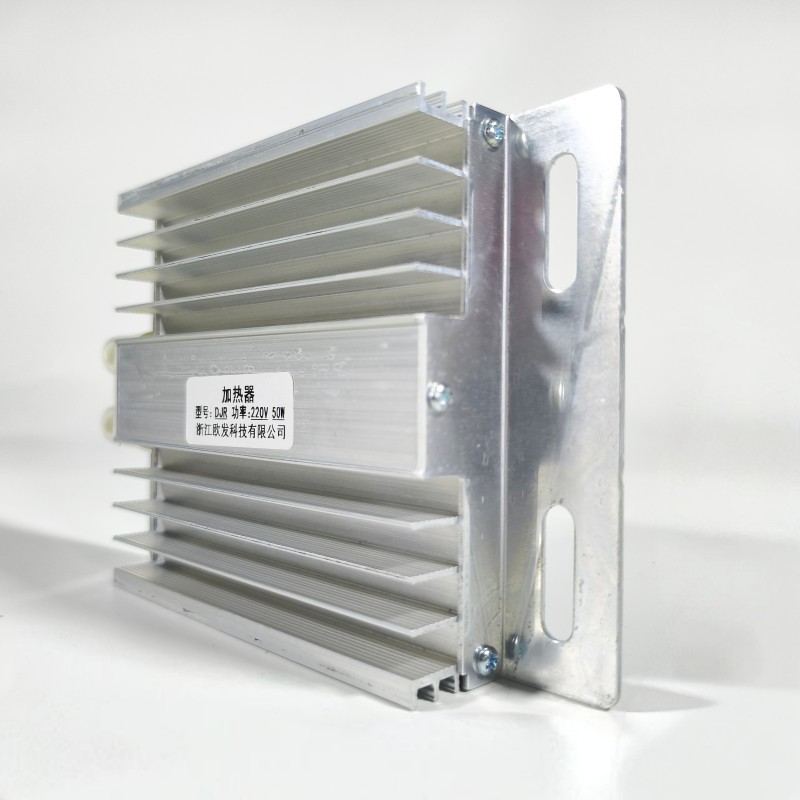

16 .Aluminium offensionis laminam calefactionem

● Usura condiciones

KXRM6-12 Typus GIS scrinium deducta apta est ad caliditatem et infimam (+40℃~-40℃), humiditatem, pulverem, pollutionem salis, fodinas, altitudinem altitudinis (1000m) et alias ambitus. Brevis tempus immersio in aqua intra 24 horas usum non afficit. Nota: Si altitudo altior est, indica quaeso altitudinem specificam.

● Signa

KXRM6-12 Typus GIS scrinium deducta occurrit signa infra

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694 etc.

GB3804、GB3906、GB11022   etc.

● Praecipua commoda

◆ SF6 gas in KXRM 6-12 Typus GIS scrinium deducta adhibetur ut arcus exstinguentis et insulantis medium.

Scrinium transitum plene signatum et insulatum est; Busbars, virgas et partes vivas in testa chalybe immaculata omnino includuntur.

◆ cavitas gasi 1.4bar SF6 impletur et tutelae gradus IP67 attingit: tota machinatio transitoria ab externis condicionibus environmental omnino caret, quae normalem operationem commutationis etiam in extremis casibus curare potest, ut breve tempus immersio aquae et productum sustentationem liberorum est.

Scrinium switch "quinque-preventionis" perfectam habet machinam interlocking, quae omnino eliminat operationem defectuum personarum et armorum, quae ex misoperatione humana causari possunt.

 Omnes gazophylacia transitoria certas pressionum canalium subsidio tutas habent, quae salutem personalem operariorum etiam in extremis casibus efficere possunt.

 ◆ Scrinium in certae unitatis compositionem et unionem dilatabilem divisa est.

◆ Scrinium plerumque intrat et egreditur a fronte, et etiam ex latere secundum diversas positiones institutiones extendi vel extendi potest.

Magnitudo arcae opportuna est ad institutionem et ad loca angusta et ad pauperum condiciones opportuna apta.

◆ Scrinium electricum, remota potestate et vigilantia machinis secundum diversas utentium necessitates instrui potest.

● Maxime Technical parametri mensam

NOTA¹: Pendet a rated current of fuse

NOTA²: Pendet in alta voltage fuse

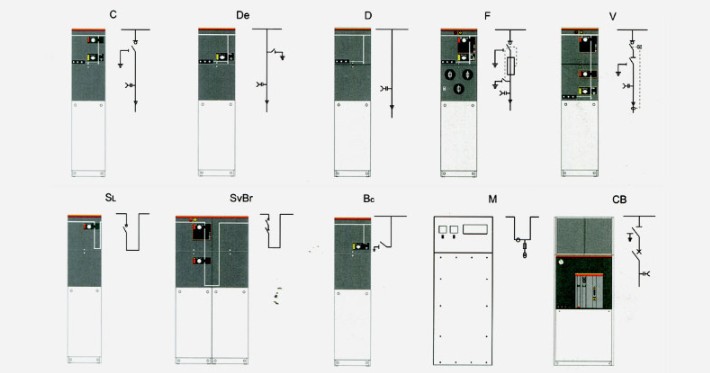

● Quisque modulus Typus GIS Scrinium deducta hanc configurationem habet

D scrinium configurationis See "Cable Connection Module sine cultro fundamento" pro norma conformationis et notis.

Configuration of C scrinium See "Load Switch Module" pro norma configurationis et notarum.

▶F scrinium configurationis See "Vacuum Switch Module" pro norma configurationis et notarum.

 KX-RM6 Type GIS Scrinium compositum vexillum coniunctio potest quoque sequentes figurationes praebere

Capacitive voltage indicator advenientis bushing

▶ Quaelibet gazophylacium aeris pressione ad densitatem vigilantiam SF6 pressione instructum est.

lug Elevatio

Operating manubrium

Exemplum:

Load switch OMNIBUS C

○ Latina configuratione et lineamenta

630a busbar

Tres statione onus / grounding switch

▶Tres-statio una fons mechanismus operans cum duabus virgas onere independentibus et hastilia figens transibit operans.

Position indication of onus switch and grounding switch

▶ ad frontem fruticantium exitus Horizontalis, 630A 400 series fulminis bushing.

"Capacitive voltage indicator ad indicandam bushing electrificationem"

▶Ad omnes functiones switch, commodum est padlock machinam in tabula instituere.

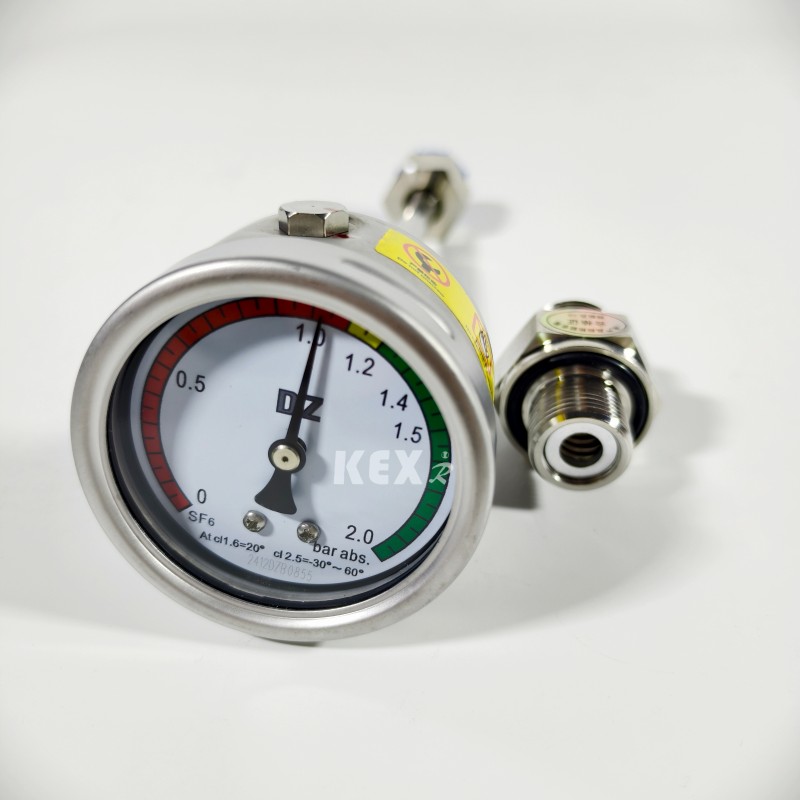

SF6 gas pressura METIOR (tantum unum in unaquaque SF6 gas arca)

Grounding busbar

Interlocking inter grounding switch et fronte panel de funem locus .

○ Libitum figurarum et lineamentorum

Reserved bus extensio

externi bus

▶Load switch operating mechanismum electrica DC24V/48V/110V/220V; AC 110V/220V；

▶Brevis ambitus et humus culpa indicator mensurae anuli currentis commutator et ammeter

"Mensura anulum current TRANSFIGURATOR et watt-hora meter

▶ Lucerna comprehensor vel duplex funis caput institui potest ad manicam fune limbum.

▶Key interlock ineuntes linea vivos præcomprehensio obfirmatis (conclusio grounding switch cum bushing vivere est) AC/DC 110 V/220 V. contactus auxiliaris

▶Load transitum situm 2NO+2NC, locum transibit constituens 2NO+2NC, pressio 1NO cum signo METIOR, et arcus 1NO signo contactu exstincto.

Secundarium fabrica potest institui

▶ Cubiculum secundae lineae in summo scrinium switch, arca humili voltage in summo scrinium switch.

Load switch and fuse combined Module F

○ Latina configuratione et lineamenta

630a busbar

▶ Tribus stationis onus transibit, primus finis fuse mechanice coniungitur cum fundamento switch in fine fuse.

▶ Tres stationes mechanismum operantem ver, cum duabus virgas onere independentibus et hastilia figendi switch operantis.

Position indication of onus switch and grounding switch

Fuse dolium

fuse horizontaliter ponitur.

▶ Fuse iter indicationis Horizontalis exitu fruticis in fronte, 200 series obturaculum-in bushing inter 200A.

"Capacitive voltage indicator ad indicandam bushing electrificationem"

▶Ad omnes functiones switch, commodum est padlock machinam in tabula instituere.

SF6 gas pressura METIOR (tantum unum in unaquaque SF6 gas arca)

Grounding busbar

fuse parametri tutelae transformatoris sunt 12KV, max 125A, 24KV et max 63A.

Interlocking between grounding switch and front panel of funem.

○ Libitum figurarum et lineamentorum

▶Reservatis busbar extensio

▶ Motor bus externi ad onus transitum operationis 24V/48V DC 110V/220V DC/AC.

Parallelum iter coil 24V/48V DC 110V/220V DC/AC.

Parallela clausula coil 24V/48V DC 110V/220V DC/AC.

Mensura anulum vena commutator et ammeter mensurans anulum currentem commutator et watt-hora meter .

▶Ineuntes linea vivere præcomprehensio obfirmatis (commotio obstruendi switch cum bushing vivere est) AC/DC 110 V/220 V. contactus auxiliaris

▶Load claudendi situm 2NO+2NC, locum transitum constituens 2NO+2NC, fuse inspirans 1NO, pressionis 1NO cum signo, et arcus 1NO signo dato exstinguit.

▶ Secundarium fabrica in cubiculario linea secundario institui potest in summitate scrinii transiti et in capsula intentione humili in summitate scrinii transiti.

Meter OMNIBUS M

○ Latina configuratione et lineamenta

▶12KV metering scrinium

-2 current transformers

2 voltage Transformers

6pcs 400-series frutices connectere solent cum exterioribus flexilibus GSFR6-12 bus extensis, cum limbo superiore et exitu inferiore.

Flamma ruptor pro tutela PT

▶ Pressura inferioris 1 voltmetri componentis cum permutatione transmutationis, 1 ammetris cum mutatione super switch, latitudo x altitudinis x profunditatis = 696×1806×820mm.

○ Libitum figurarum et lineamentorum

▶3 current transformers

▶3 voltage Transformers fulgur arrester

"Capacitive voltage indicator ad significandum quod switchgear oneratur"

▶ Pressura preme component   ：1   potestatem   metrorum,  1   potentia   reactiva   metrorum.

□ VCB Module CB

○Latin&Libitum  configurationis et lineamenta

▶ Raptor fulminis in funem ineuntes 1250a/630a busbar installatur.

Vacuum circuitus ruptor pro linea tutela 1250a/630a

Current TRANSFIGURATOR

Vacuum ambitus ruptor VD4X0 electrically 10VDC operabatur

Voltage TRANSFIGURATOR

▶Electrica operatio UXO, trium stationis superioris solitariae/compositionis transibit vacui circuli ruptor. ▶Praesidium et imperium unitas REF542plus (cum tutela CT)

▶Sunt iter coil 110V/220V DC

claudendo coil 110V/220VDC

▶400-series fulminis e exitu bushing 1250A/630A horizontaliter in fronte dispositum.

▶Reserved eu extensionem Capacitive intentionis Indicis 1250A/630A ad indicandam Bushing Ago

▶SF6 gasi pressionis gauge (tantum in singulis arca gasi SF6) Latitudo x altitudo x profunditatis = 696× 1806× 781 mm. ▶On-off sequence: O-0.3s-CO-180s-CO.

Gas pressura sensorem

libitum accessiones

1. Auxiliares contactum Omnes virgas et circumiens praevaricatores onere instrui possunt 2NO+2NC indicans statum transitum. Iter coil parallelum (AC vel DC) institui potest in commutatorem transitum et circumiens ruptor, et moderatio partium humili intentione post tabulam anteriorem sita est.

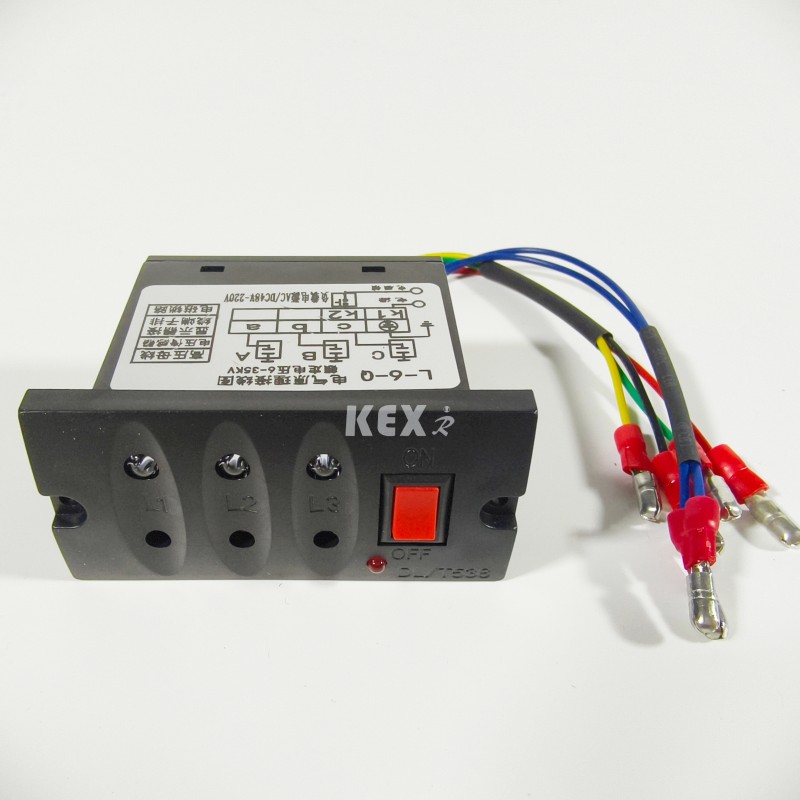

2.  Intentionis indicatio Capacitiva voltage indicata ostendit num bushing oneratur an non, et nervus in eo adhiberi potest ad tempus nuclei.

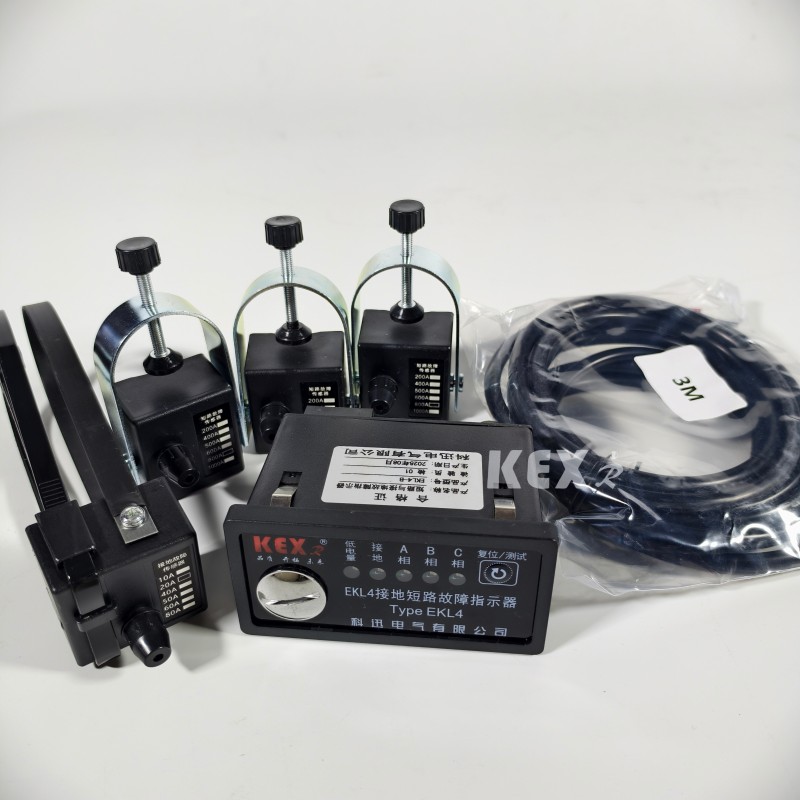

3.  Brevis ambitus et humus culpa indicator Ut culpae locus facilior, funis switch moduli brevibus circuitionibus instrui potest et indicibus culpae positis simplicis culpae deprehensio.

4. Electrica operatio Est vexillum schema pro mechanismo manuali operationis dilabi transitum unitatis et commutatoris unitatis. Potes etiam eligere ut machinam electricam operantem instituere. Commutationes cables, ambitus vacuos ruptores et virgas fundationis omnes operatae sunt machinationes post tabulam anteriorem positam. Omnes virgas et ambitus praevaricatores operari possunt per manubrium (configurationis vexillum), vel instrui mechanismo motorico (accessionibus). Sed switch fundatio solum manually operari potest, et mechanismum cum facultate claudendi culpae currentis configuratur. Mechanismum electricum operans facile per momenta consequi potest.

5.     Cables connexio virgultorum Latinorum secundum DIN47636 installantur. Omnes bushings eandem altitudinem a terra habent et laminam cable cella protegunt. Nonnulli bracteae operculatae cum fundamento switch inseri possunt, et cubiculi duplex specialis bracteae opertorium adhiberi possunt etiam pro linea duplici fune ineuntes.

6. Indicatur Pressura plerumque cum indice pressionis instructa, quae per coniecturam pressionis formatur. Praeterea contactus electricae praeberi possunt ad reductionem pressionis indicandam.

7.  Clavis cincinnus claviaturae pro praefractis ambitu, virgas onera et virgas fundandi institui possunt. Praeparari potest lock inter se semi-tegumento, quod est aptum ad fractiones ambitus, virgas onerandas et virgas fundandas.

8.  Arcus interpellator Omnes anuli retiaculi unitates comprehensoribus arcubus instrui possunt. Cum intra arcus incidit, arcus comprehensores automatice claudentur in fruticibus advenientibus, incluso D, DE  et V modulis, omnesque funes moduli cum arcu comprehensore instrui possunt. Ordinare unitatem debent et eam mutare non possunt. Arcus exstinctoris actio hac methodo indicari potest, et contactus electrica in SF6 arcae terminali post tabulam anteriorem necti sunt.

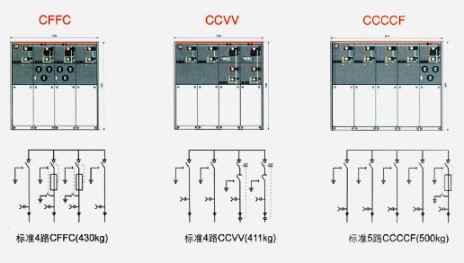

● Propositum exemplum

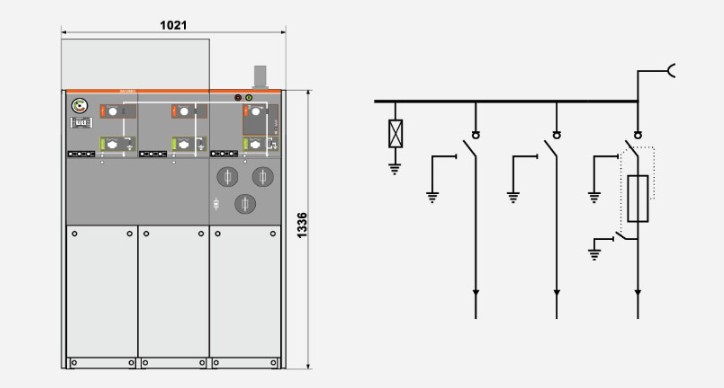

◆ Propositum 1 SA+CCF+

 Instrue fulmina comprehensor in bus, et relinque dilatationem.

 Nota: Numerus unitas switch non minor quam III.

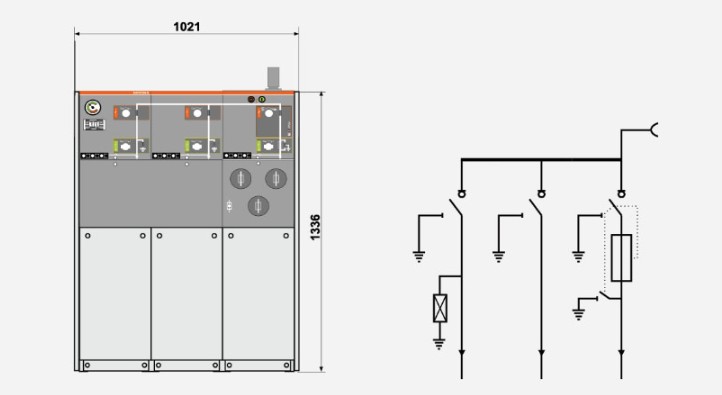

◆ Propositum 2 CCF+

Fulgura comprehendentem in aciem advenientis inaugurare et dilatationem reservare.

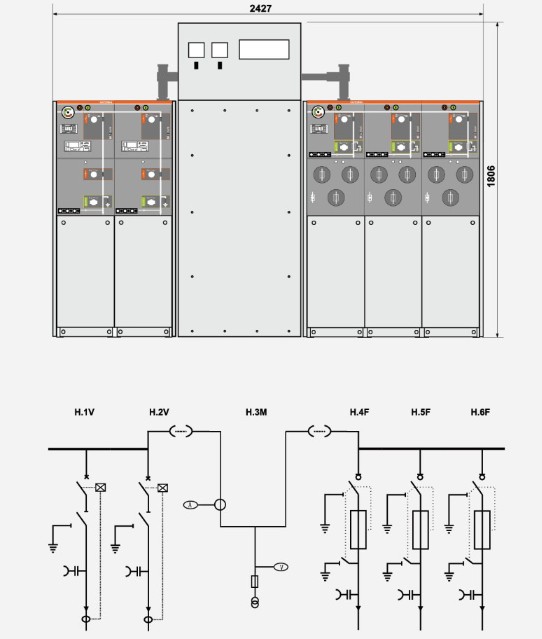

◆ Propositum 3  W+M+FFF

HV calculi lateris

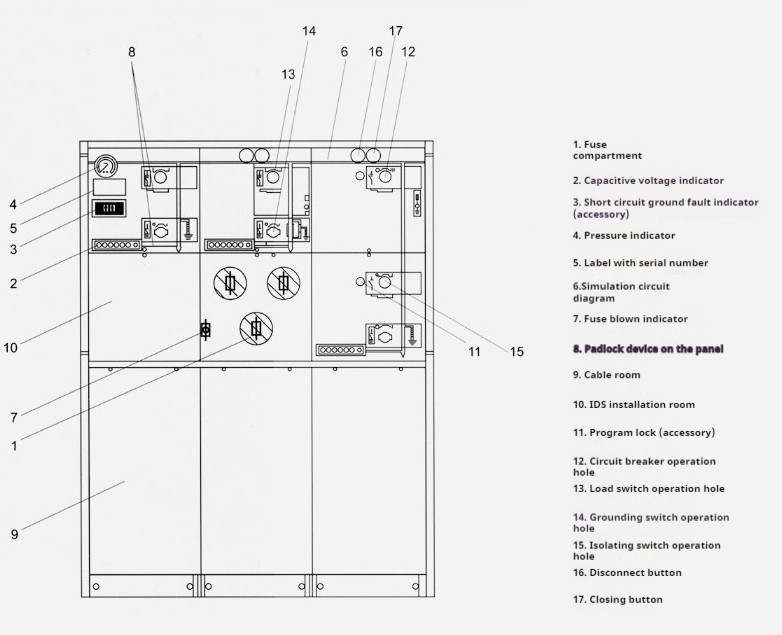

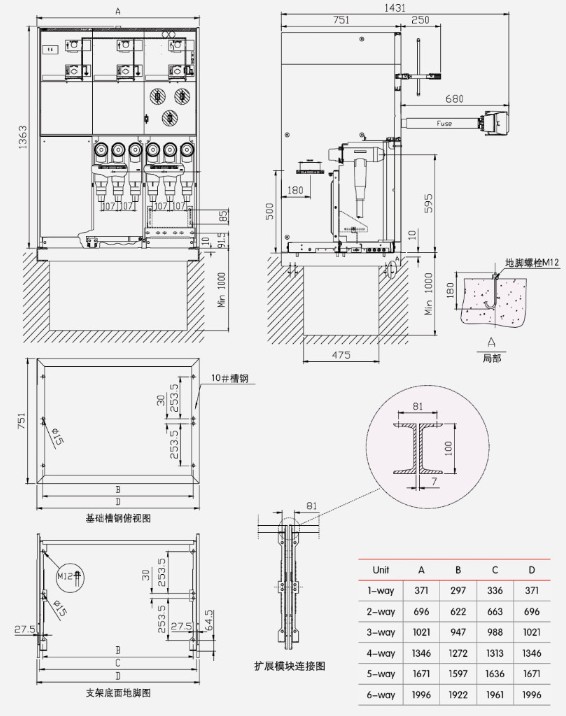

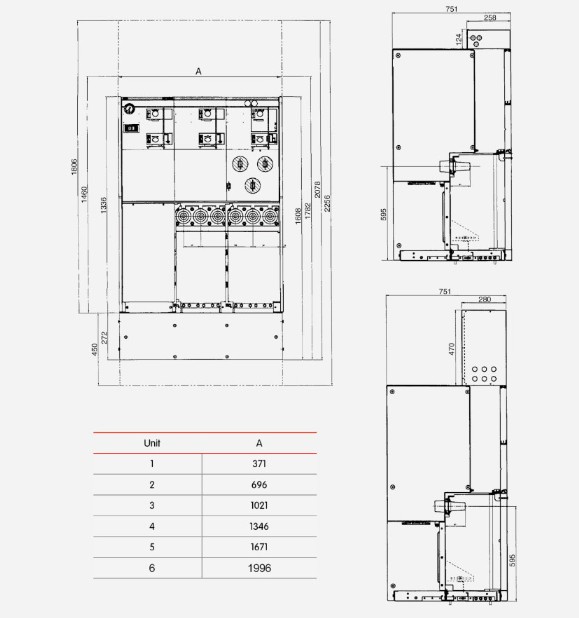

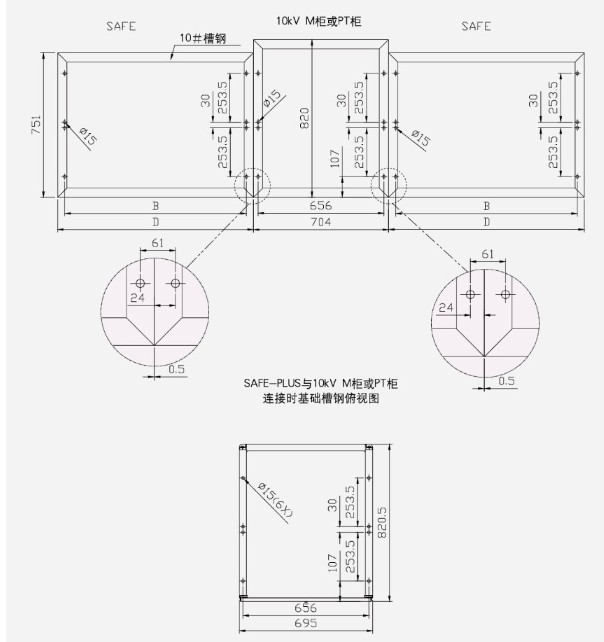

●  Structura ac dimensiones tabularum KXRM6–12 Typus deducta GIS Cabinet
